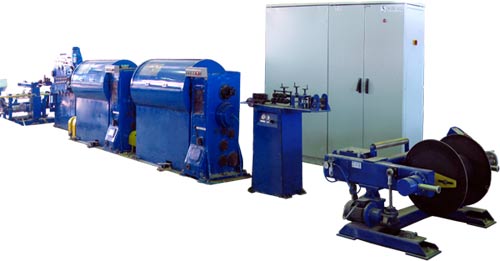

В состав бумагообмоточной машины ОГ-8 входят следующие узлы: отдающее устройство с пневматическим подтормаживанием, узел подготовки, два обмоточных устройства, тяговое устройство гусеничного типа (возможно колесное исполнение), приемное устройство с поперечным перемещением барабана типа УПП, электрический шкаф.
|
Технические данные бумагообмоточной машины ОГ-8
Размеры изолируемых жил прямоугольных проводов, мм: |
по меньшей стороне |
2,1...5,5 |
по большей стороне |
6,4...17,0 |
Шаги обмотки, мм |
от 9 до 35 |
Максимальная линейная скорость провода при обмотке, об/мин |
20 |
Размеры бумажного кружка, мм: |
диаметр наружный |
400 |
диаметр внутренний |
76 |
ширина ленты |
10...22 |
толщина бумаги |
0,08; 0,12; 0,17; |
Количество кружков в обмотчике |
4 |
Количество обмотчиков в линии |
2 |
Частота вращения обмотчика, об/мин (max) |
500 |
Тяговое усилие, H (max) |
3000 |
Натяжение жилы на барабане, H (max) |
500 |
Натяжение бумажной ленты, H (max) |
100 |
Размеры барабанов, мм: |
|
приемных |
отдающих |
диаметр щеки |
800 |
400 |
630 |
800 |
диаметр шейки |
450 |
250 |
260 |
450 |
ширина барабана полная |
370 |
355 |
525 |
330 |
диаметр осевого отверстия |
50+3 |
28 |
70+1 |
50+3 |
Длинна машины, мм |
12000 |
Расстояние от пола до осевой линии машины, мм |
1000 |
Масса, кг |
6018 |
Напряжение питающей сети |
3ф ~ 380В, 50Гц |
Мощность установки, кВт |
10 |
|
|
